永磁變頻雙級壓縮螺桿空壓機
當前位置：主頁 > 金華地區產品中心 > 雙級壓縮空壓機 > 永磁變頻雙級壓縮螺桿空壓機 >
永磁變頻雙級壓縮螺桿空壓機
訂購熱線：400-688-1455
品牌：薩震
型號：15~185 kw
 樣本獲取
|
| |
永磁變頻雙級壓縮螺桿空壓機
訂購熱線：400-688-1455
品牌：薩震
型號：15~185 kw
| 樣本獲取
|
| |

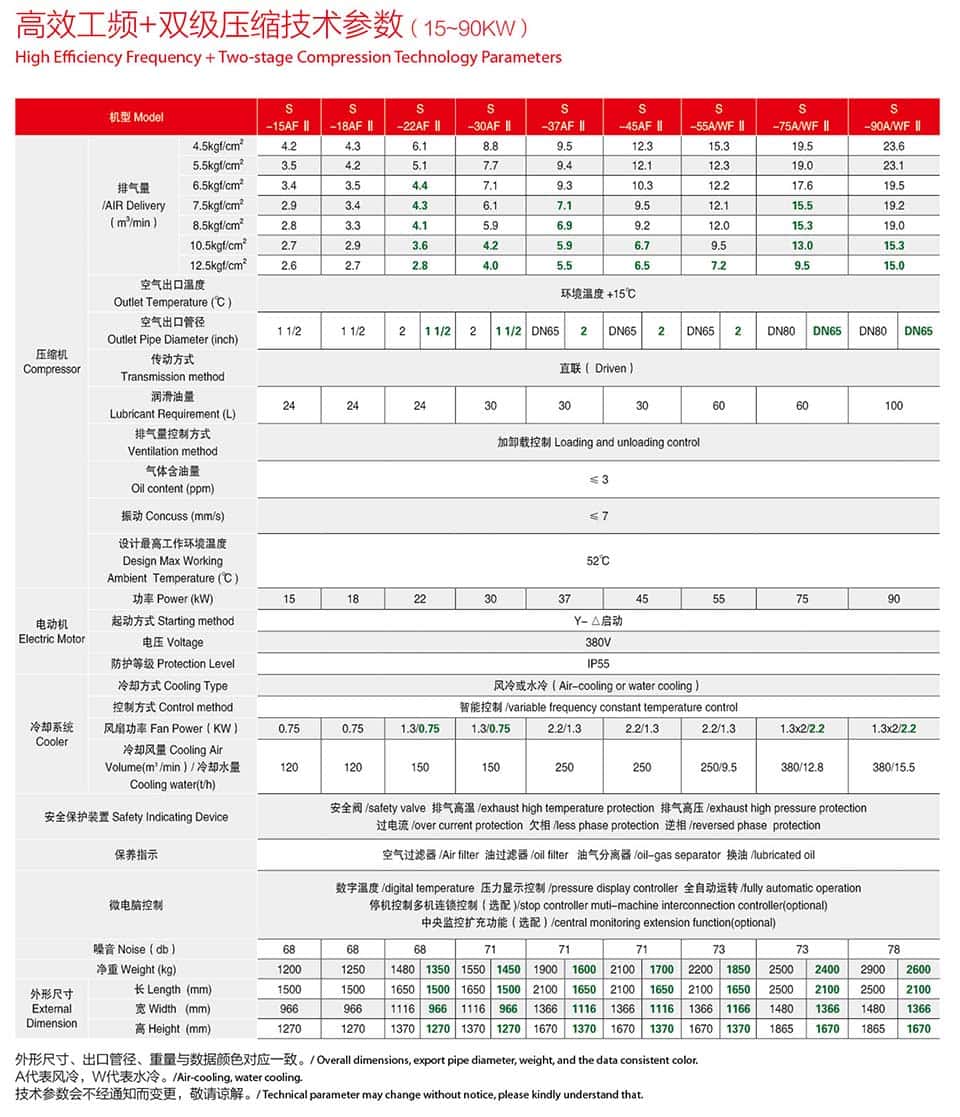

薩震永磁變頻雙級壓縮螺桿空壓機型號參數（15~75kw）
| 機型 | SVC-15AFⅡ | SVC-18AFⅡ | SVC-22AFⅡ | SVC-30AFⅡ | SVC-37AFⅡ | SVC-45AFⅡ | SVC-55AFⅡ | SVC-75AFⅡ | ||||||||||||||||||||||||
|
壓縮機 |
排氣量 | 4.5kg | 1.0~3.9 | 1.2~4.8 | 1.6~6.4 | 2.1~8.6 | 2.6~10.3 | 3.2~12.8 | 3.9~15.5 | 4.2~20.7 | ||||||||||||||||||||||
| 5.5kg | 0.9~3.5 | 1.1~4.3 | 1.5~6.1 | 1.9~7.7 | 2.4~9.5 | 2.9~11.8 | 3.4~14.5 | 4.8~19.0 | ||||||||||||||||||||||||
| 6.5kg | 0.8~3.2 | 1.0~4.0 | 1.2~4.8 | 1.8~7.0 | 2.2~8.7 | 2.4~10.8 | 3.2~13.3 | 4.5~17.3 | ||||||||||||||||||||||||
| 7.5kg | 0.7~3.0 | 0.9~3.8 | 1.1~4.5 | 1.6~6.8 | 1.9~7.5 | 2.3~10.2 | 3.0~13.1 | 4.2~17.1 | ||||||||||||||||||||||||
| 8.5kg | 0.7~2.9 | 0.8~3.4 | 1.1~4.3 | 1.5~6.2 | 1.8~7.4 | 2.2~8.8 | 2.8~12.3 | 3.8~15.7 | ||||||||||||||||||||||||
| 10.5kg | 0.6~2.4 | 0.7~2.9 | 0.8~3.4 | 1.2~4.7 | 1.5~6.0 | 1.9~7.5 | 2.3~10.1 | 3.4~13.6 | ||||||||||||||||||||||||
| 12.5kg | 0.5~2.0 | 0.7~2.7 | 0.7~2.9 | 1.1~4.3 | 1.4~5.6 | 1.6~6.4 | 1.9~8.0 | 2.9~11.5 | ||||||||||||||||||||||||
| 空氣出口溫度 | 環境溫度 +15℃ | |||||||||||||||||||||||||||||||
|
空氣出口管徑 (inch) |
1 1/2 | 1 1/2 | 2 | 1 1/2 | 2 | 1 1/2 | 2 | 2 | DN65 | 2 | 2 | DN65 | 2 | DN680 | DN65 | |||||||||||||||||
| 傳動方式 | 直聯 | |||||||||||||||||||||||||||||||
| 潤滑油量(L) | 24 | 24 | 50 | 24 | 50 | 24 | 50 | 50 | 70 | 50 | 70 | 50 | 100 | 70 | ||||||||||||||||||
| 排氣量控制方式 | 25-100% 自動控制，恒壓輸出 /25-100% | |||||||||||||||||||||||||||||||
| 氣體含油量 | ≤3 | |||||||||||||||||||||||||||||||
| 振動 (mm/s) | ≤7 | |||||||||||||||||||||||||||||||
| 設計最高工作環境溫度 | 52℃ | |||||||||||||||||||||||||||||||
| 電動機 | 功率 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |||||||||||||||||||||||
| 起動方式 | 變頻啟動 | |||||||||||||||||||||||||||||||
| 電壓 | 380V | |||||||||||||||||||||||||||||||
| 防護等級 | IP54 | |||||||||||||||||||||||||||||||
| 冷卻系統 | 冷卻方式 | 風冷或水冷 | ||||||||||||||||||||||||||||||
| 控制方式 | 變頻恒溫控制 | |||||||||||||||||||||||||||||||
| 風扇功率 | 0.75 | 0.75 | 1.3/0.75 | 1.3/0.75 | 1.3/1.3 | 2.2/1.3/ | 2.2/1.3 | 1.3x2/2.2 | ||||||||||||||||||||||||
| 冷卻風量(m³/min） | 100 | 110 | 120 | 140 | 160 | 180 | 250/9.5 | 280/12.8 | ||||||||||||||||||||||||
| 安全保護裝置 | 安全閥 / 排氣高溫 / 排氣高壓 /過電流 / 欠相 / 逆相 | |||||||||||||||||||||||||||||||
| 保養指示 | 空氣過濾器 / 油過濾器 / 油氣分離器 / 換油 | |||||||||||||||||||||||||||||||
| 微電腦控制 | 數字溫度 / 壓力顯示控制 / 全自動運轉 /停機控制多機連鎖控制/中央監控?cái)U(kuò)充功能（選配 ) | |||||||||||||||||||||||||||||||
| 噪音 | 65 | 65 | 65 | 68 | 68 | 68 | 70 | 70 | ||||||||||||||||||||||||
| 凈重 | 1200 | 1250 | 1480 | 1350 | 1550 | 1450 | 1750 | 1600 | 2000 | 1800 | 1650 | 2300 | 1900 | 2800 | 2400 | |||||||||||||||||
| 外形尺寸 | 長 | 1500 | 1500 | 1650 | 1500 | 1650 | 1500 | 1800 | 1650 | 2100 | 1800 | 1650 | 2100 | 1800 | 2480 | 2100 | ||||||||||||||||
| 寬 | 900 | 900 | 1050 | 900 | 1050 | 900 | 1150 | 1050 | 1366 | 1150 | 1050 | 1366 | 1150 | 1480 | 1366 | |||||||||||||||||
| 高 | 1270 | 1270 | 1370 | 1270 | 1370 | 1270 | 1390 | 1370 | 1680 | 1390 | 1370 | 1680 | 1390 | 1860 | 1680 | |||||||||||||||||

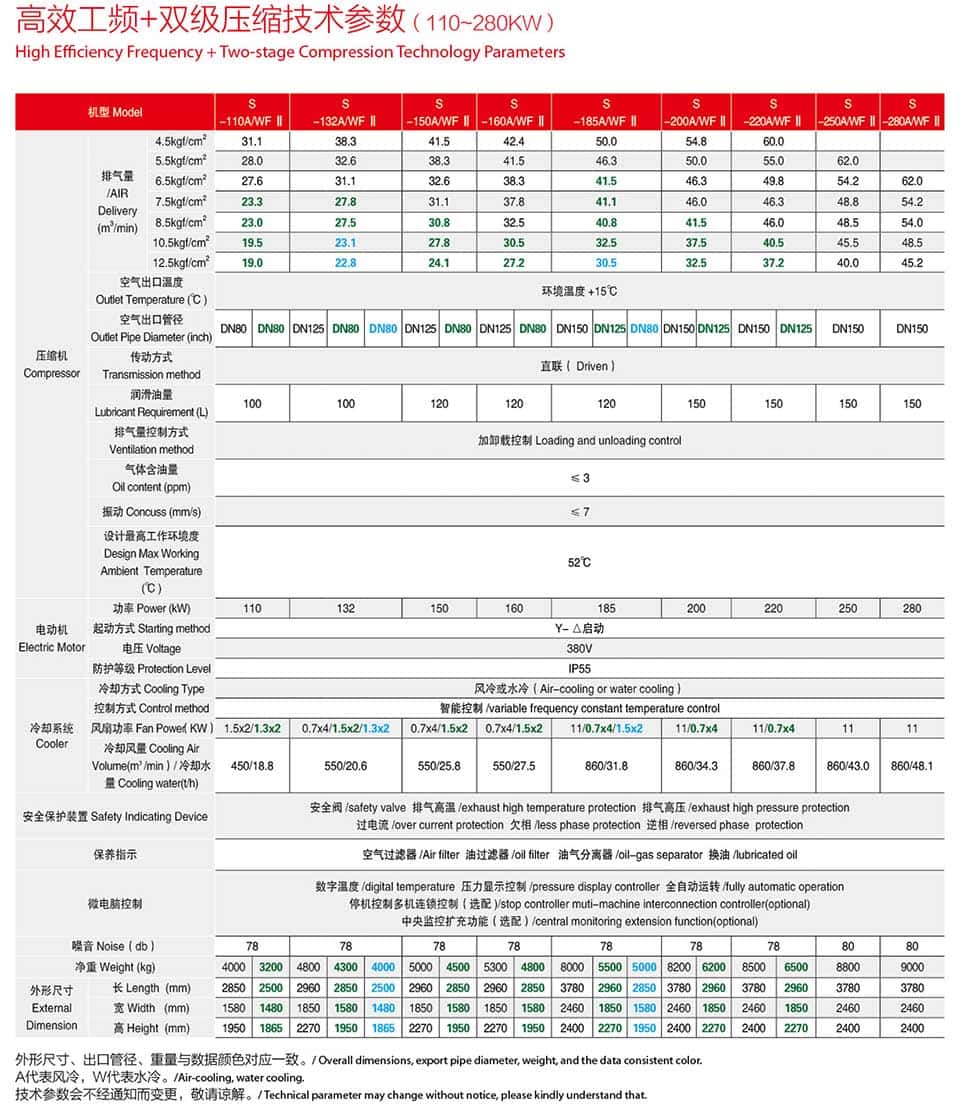

| 機型 | SVC-90A/WFⅡ | SVC-110A/WFⅡ | SVC-120A/WFⅡ | SVC-132A/WFⅡ | SVC-150A/WFⅡ | SVC-160A/WFⅡ | SVC-185A/WFⅡ | ||||||||||||||||||
|
壓縮機 |
排氣量 | 4.5kg | 6.4~25.6 | 7.7~31.1 | 8.8~35.0 | 9.6~38.3 | 10.5~42.0 | 11.0~44.0 | 12.7~51.0 | ||||||||||||||||
| 5.5kg | 5.9~23.6 | 7.2~28.8 | 7.9~31.0 | 8.8~35.0 | 9.6~38.3 | 10.5~42.0 | 11.5~46.8 | ||||||||||||||||||
| 6.5kg | 5.6~21.3 | 6.7~26.8 | 7.2~28.8 | 7.8~33.0 | 8.8~35.0 | 9.6~38.3 | 11.0~45.0 | ||||||||||||||||||
| 7.5kg | 5.3~20.8 | 6.1~24.5 | 6.5~26.6 | 7.2~30.1 | 8.1~33.0 | 8.8~35.0 | 10.7~42.0 | ||||||||||||||||||
| 8.5kg | 4.9~20.2 | 5.8~23.5 | 6.1~24.8 | 6.9~28.5 | 7.4~31.5 | 8.1~33.0 | 10.3~40.0 | ||||||||||||||||||
| 10.5kg | 4.1~16.3 | 5.1~20.1 | 5.6~22.9 | 6.1~24.1 | 6.5~28.0 | 7.7~31.1 | 8.8~35.0 | ||||||||||||||||||
| 12.5kg | 3.9~15.3 | 4.4~17.3 | 4.7~19.2 | 5.4~21.3 | 6.1~24.3 | 6.5~26.3 | 7.5~32.4 | ||||||||||||||||||
| 空氣出口溫度 | 環境溫度 +15℃ | ||||||||||||||||||||||||
|
空氣出口管徑 (inch) |
DN80 | DN80 | DN80 | DN80 | DN125 | DN80 | DN80 | DN125 | DN80 | DN125 | DN80 | DN125 | DN80 | DN150 | DN125 | ||||||||||
| 傳動方式 | 直聯 | ||||||||||||||||||||||||
| 潤滑油量(L) | 120 | 100 | 120 | 100 | 150 | 120 | 100 | 150 | 120 | 150 | 120 | 150 | 120 | 180 | 150 | ||||||||||
| 排氣量控制方式 | 25-100% 自動控制，恒壓輸出 /25-100% | ||||||||||||||||||||||||
| 氣體含油量 | ≤3 | ||||||||||||||||||||||||
| 振動 (mm/s) | ≤7 | ||||||||||||||||||||||||
| 設計最高工作環境溫度 | 52℃ | ||||||||||||||||||||||||
| 電動機 | 功率 | 90 | 110 | 120 | 132 | 150 | 160 | 185 | |||||||||||||||||
| 起動方式 | 變頻啟動 | ||||||||||||||||||||||||
| 電壓 | 380V | ||||||||||||||||||||||||
| 防護等級 | IP54 | ||||||||||||||||||||||||
| 冷卻系統 | 冷卻方式 | 風冷或水冷 | |||||||||||||||||||||||
| 控制方式 | 變頻恒溫控制 | ||||||||||||||||||||||||
| 風扇功率 | 1.5x2/1.3x2 | 1.5x2/1.3x2 | 4/1.5x2/1.3x2 | 4/1.5x2 | 2.2x2/1.5x2 | 5.5/1.5x2 | 7.5/5.5 | ||||||||||||||||||
| 冷卻風/水量(m³/min） | 340/15.5 | 380/18.8 | 390/20.6 | 410/22.8 | 500/25.8 | 540/27.5 | 740/31.8 | ||||||||||||||||||
| 安全保護裝置 | 安全閥 / 排氣高溫 / 排氣高壓 /過電流 / 欠相 / 逆相 | ||||||||||||||||||||||||
| 保養指示 | 空氣過濾器 / 油過濾器 / 油氣分離器 / 換油 | ||||||||||||||||||||||||
| 微電腦控制 | 數字溫度 / 壓力顯示控制 / 全自動運轉 /停機控制多機連鎖控制/中央監控?cái)U(kuò)充功能（選配 ) | ||||||||||||||||||||||||
| 噪音 | 73 | 73 | 73 | 73 | 78 | 78 | 78 | ||||||||||||||||||
| 凈重 | 3800 | 3000 | 4000 | 3200 | 4800 | 4300 | 3400 | 5000 | 4500 | 5300 | 4800 | 5800 | 5000 | 7000 | 6000 | ||||||||||
| 外形尺寸 | 長 | 2850 | 2480 | 2850 | 2480 | 2970 | 2850 | 2480 | 2970 | 2850 | 3290 | 2850 | 3300 | 2850 | 3550 | 3300 | |||||||||
| 寬 | 1600 | 1480 | 1600 | 1480 | 1920 | 1600 | 1480 | 1920 | 1600 | 1980 | 1950 | 1950 | 1600 | 2200 | 1950 | ||||||||||
| 高 | 1950 | 1860 | 1950 | 1860 | 2060 | 1950 | 1860 | 2060 | 1950 | 2060 | 2150 | 2150 | 1950 | 2250 | 2150 | ||||||||||
|
永磁變頻雙級壓縮空壓機工作原理 自然空氣通過空氣過濾器進入第一級壓縮，在壓縮腔與少量潤滑油混合，同時將混 合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道，與大量油霧接觸，從而大大 降低了溫度。降溫后的壓縮氣體進入第二級轉子，進行二次壓縮，被壓縮到最終排 氣壓力。最后通過排氣法蘭排出壓縮機，完成整個壓縮過程。 |
 |
采用德國薩震空壓機主機，無振動，低噪音，大轉子，低轉速，強大的心臟決定了整機的優異性能。轉子經嚴格的動, 靜平衡試驗, 使其運轉平衡更好, 振動更小, 噪聲更低，同時在直徑不變的情況下，轉子長度增加，有效壓縮面積增加，從而達到流量增加，功耗降低。
